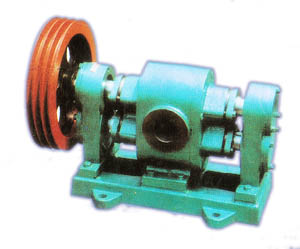

WCB外润滑齿轮泵|煤焦油泵 | ||
![]() | ![]() | ![]() |
WCB系列外润滑齿轮泵是轴承外置的外啮合齿轮泵,与普通齿轮泵相比,其设计新颖、结构独特、实用性强。适于输送含有细微颗粒、纤维的有润滑性、腐蚀性或磨蚀性的各种粘度的流体,是典型的皂液泵或煤焦油泵。
WCB系列外润滑齿轮泵采用了轴承与传输介质相隔离的结构,轴承进行单独润滑,齿轮采用合金钢制造,并采取特殊的热处理工艺,齿轮表面硬度可达HRC60以上,具有极强的耐磨性,提高了泵的寿命。
外润滑齿轮泵的工作原理,主从齿轮在泵体中相互啮合,由于齿轮的齿顶和壳体内孔表,以及轮齿与侧板之间的间隙很小,因而把吸入腔和压出腔隔开,当齿轮旋转时,啮合点前侧啮合着的齿逐渐退出啮合,空间增大,形成局部真空,介质在大气压的作用下,进入吸入腔,啮合点后侧逐渐进入啮合,把齿间的介质挤压出来,从压出腔输出到管路中去,当齿轮不断地转动时,齿轮泵就不断地吸入和压出。
WCB系列外润滑齿轮泵具有压力高,耐腐蚀,输送介质平稳,脉动小噪音低,外形美观,使用寿命长,适于输送有润滑性,腐蚀性介质。
WCB系列外润滑齿轮泵用于机械、石油、化工、食品、医药、冶金、电力等行业输送含有细微颗粒的燃油、渣油,煤焦油等有润滑性的介质。
型号 |
流量 |
压力 MPa |
汽蚀余量m |
进出口径 mm |
配套电机(kW) |
||
M3/h |
L/min |
型号 |
功率 |
||||
WCB2/ 0.6 |
2 |
33.3 |
0.6 |
9 |
G1" |
Y112M-6 |
2.2 |
WCB2/ 1.0 |
2 |
33.3 |
1.0 |
9 |
G1" |
Y132S-6 |
3 |
WCB2/1.8 |
2 |
33.3 |
1.8 |
9 |
G1" |
Y132M1-6 |
4 |
WCB3/ 0.6 |
3 |
50 |
0.6 |
9 |
G1" |
Y100L2-4 |
3 |
WCB3/ 1.0 |
3 |
50 |
1.0 |
9 |
G1" |
Y112M-4 |
4 |
WCB3/1.8 |
3 |
50 |
1.8 |
9 |
G1" |
Y132S-4 |
5.5 |
WCB5/ 0.6 |
5 |
83.3 |
0.6 |
5 |
G11/2" |
Y132S-6 |
3 |
WCB5/ 1.0 |
5 |
83.3 |
1.0 |
5 |
G11/2" |
Y132M1-6 |
4 |
WCB5/1.8 |
5 |
83.3 |
1.8 |
5 |
G11/2" |
Y132M2-6 |
5 |
WCB8/ 0.6 |
8 |
133.3 |
0.6 |
5 |
50 |
Y132M1-6 |
4 |
WCB8/ 1.0 |
8 |
133.3 |
1.0 |
5 |
50 |
Y132M2-6 |
5.5 |
WCB8/1.8 |
8 |
133.3 |
1.8 |
5 |
50 |
Y160M-6 |
7.5 |
WCB12/ 0.6 |
12 |
200 |
0.6 |
5 |
50 |
Y132M-4 |
5.5 |
WCB12/ 1.0 |
12 |
200 |
1.0 |
5 |
50 |
Y132M-4 |
7.5 |
WCB12/1.8 |
12 |
200 |
1.8 |
5 |
50 |
Y160M-4 |
11 |
WCB18/ 0.6 |
18 |
300 |
0.6 |
5 |
70 |
Y132M2-6 |
5.5 |
WCB18/ 1.0 |
18 |
300 |
1.0 |
5 |
70 |
Y160M-6 |
7.5 |
WCB18/1.8 |
18 |
300 |
1.8 |
5 |
70 |
Y160L-6 |
11 |
WCB29/ 0.6 |
29 |
483.3 |
0.6 |
5 |
70 |
Y132M-4 |
7.5 |
WCB29/ 1.0 |
29 |
483.3 |
1.0 |
5 |
70 |
Y160M-4 |
11 |
WCB29/1.8 |
29 |
483.3 |
1.8 |
5 |
100 |
Y160L-4 |
15 |
WCB38/ 0.6 |
38 |
633 |
0.6 |
5 |
100 |
Y160L-6 |
11 |
WCB38/ 1.0 |
38 |
633 |
1.0 |
5 |
100 |
Y180L-6 |
15 |
WCB38/1.8 |
38 |
633 |
1.8 |
5 |
100 |
Y200L1-6 |
18.5 |
WCB58/ 0.6 |
58 |
960 |
0.6 |
5 |
100 |
Y180M-4 |
18.5 |
WCB58/ 1.0 |
58 |
960 |
1.0 |
5 |
100 |
Y180L-4 |
22 |
WCB58/1.8 |
58 |
960 |
1.8 |
5 |
100 |
Y200L-4 |
30 |
