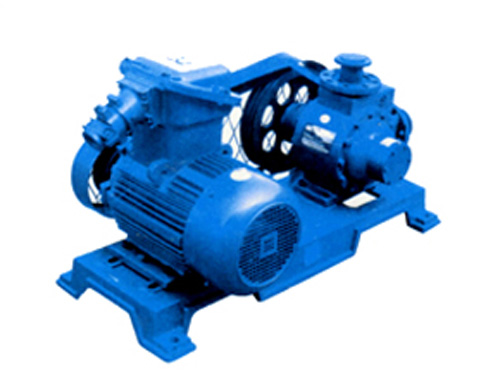

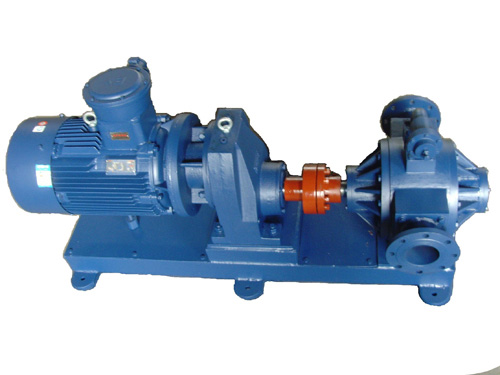

YQB系列液化石油气泵,主要用于输送液化石油气、二甲醚、氯甲烷、环氧乙烷、丙烷、丙烯、丁二烯、异丁烯、甲醇等各种性质类似的挥发性液体及石油产品,特别适用于液化石油气的装卸车,钢瓶灌装,车间供料等工作场合。该泵为为滑片式转子泵,其结构先进,定子曲面由复合曲线组成,两端采用机械密封,各固定配合端面均采用“O”型密封圈,旋转运动的配合部件均采用金属相对应非金属,具有使用安全可靠、一机多用的功能。
YQB系列液化石油气泵型式为容积式转子泵,工作靠叶片离心滑动,流量与轴的转速有关,定子内曲面采用国内独创的复合曲线制成,定子与转子、挡板、叶片组成十个密封腔体,由于定子曲面是复合曲线,当转子转动时进口腔体积逐渐增大,并形成负压产生吸力,从而将油液吸入,当转子旋转一定角度后,容积截面逐渐减小,从而将油液压出,在吸油腔与压油腔之间有一封油块把吸油腔与压油腔隔开。叶片靠离心力和两挡板结构从而与定子内曲面紧密贴合,使泵在额定状态下正常工作。
1.快速的自吸能力
5m高差,自吸时间小于20s,避免了由于自吸时间过长,油液汽化引起的安全隐患。
2.极佳的自吸性能
极限真空度可达0.095MPa,可替代真空系统抽卸铁路槽车底油,油船扫舱等场合。
3.液、气两相输送的特点
气液混输比可达50%,彻底解决抽卸槽车鹤管气阻、汽蚀现象。
4.自灌及干运转的能力
无需灌泵,独特的机械密封及无泄漏设计可使泵干运转达10 min。
5.保持性能不变的自调滑片
滑片从转子槽中滑出,不断补充磨损,而不降低泵的性能。
6.处理挥发性有机化合物
泵内无金属对金属相接触,因此处理无润滑性液体效果十分理想。
7.维修容易,更换滑片仅需几分钟
只需打开泵端盖,提出旧滑片,插入新滑片。只需几分钟,您的泵就可以重新投入工作。日常检查同样容易。
8.泵进出口方向可随意变换
只要改变滑片及安全阀的安装,便可轻松实现介质流向的变换。
9.安全灵敏的压力保证。
10.内装安全阀有过载保护能力
泵出口压力超出额定压力时,内装的安全阀便自动打开,以防止意外事故发生。
YQB系列液化石油气泵,主要用于输送液化石油气、二甲醚、氯甲烷、环氧乙烷、丙烷、丙烯、丁二烯、异丁烯、甲醇等各种性质类似的挥发性液体及石油产品,特别适用于液化石油气的装卸车,钢瓶灌装,车间供料等工作场合。
型号
转速
rpm
流量
r/m3
压差
MPa
工作压力
电机型号
功率
kW
进出口径
mm
温度范围
℃
YQB2-5
600r.P.m
2 m3/h
0.5
1.6
YB90L-4
1.5KW
25
-40~+40
YQB5-5
780r.P.m
5 m3/h
YB100L-4
2.2KW
40
YQB10-5
10m3/h
YB132S-4
5.5KW
50
YQB15-5
15m3/h
YQB25-5
25m3/h
YB160M-4
11KW
75
YQB35-5
35m3/h
YQB50-5
50 m3/h
YB160L-4
15KW
100
YQB60-5
60 m3/h
YQB80-5
80 m3/h
YB180L-4
18.5KW
