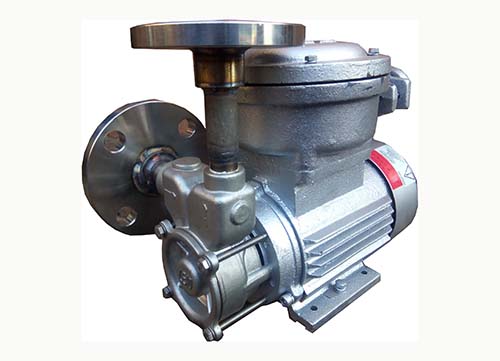

QYB系列气液混输泵是以小流量高扬程为特征的自吸式旋涡泵。泵的吸入口可以利用负压作用吸入气体,高速旋转的泵叶轮将液体与气体在泵内的加压混合，从而实现小流量高扬程。广泛用于水、轻油、酒精、轻烃、液氨、稀释液、醇笨类、烷烯类、导热油、液化石油气等含气，易挥发，有毒或易燃易爆的低粘度液体。
QYB系列气液混输泵主要由叶轮、传动轴、泵体和泵盖组成。圆盘叶轮圆周上的叶片呈放射状均匀排列；泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处；吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，形成环流；随着自吸入口至排出口液体跟着叶轮前进，就使液体产生与叶轮转向相同的“纵向旋涡”。在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点，从而多次获得能量并达到小流量高扬程的目的。
1. 体积小巧、结构简单、自吸力强，易操作易维护；
2. 固定叶轮无机械磨损，可保持长期稳定性能；
3. 可输送含气、易气化或含微细颗粒的液体；
4. 边吸水边吸气、泵内加压混合、气液溶解效率高、微细气泡２０－３０微米；
1. 气浮处理设备、臭氧水制取设备、富氧水制取设备、生化处理设备等。
2. 各种温度调节装置的热媒、冷媒循环移送以及各种过滤装置。
3. 从地下储罐吸引或高压移送汽油、轻烃、稀释液、各种醇笨类溶剂等低粘度液体。
4. 清水、纯水、食品、化学液、废液等的喷雾处理。
5. 断续运转、水锤、背压急剧变化之类苛刻用途。如：小型蒸汽锅炉、高楼给水、向高压罐高压注水、由真空罐吸引。
型 号
最大流量
(L/min)
最大扬程
( m )
进出口径
( 英寸 )
电机功率
( kW )
电机型号
( Y-YB )
QYB30
30
进0.75，出0.5
0.37
Y（B）70-2P
QYB40
40
45
0.75
Y（B）80-2P
QYB60
60
70
进1 ，出0.75
1.5
Y（B）90S-2P
QYB110
110
100
进1.25，出1
3
Y（B）100L-2P
QYB160
160
4
Y（B）112M-2P
QYB200
200
5.5
QYB300
300
20
进1.5 ，出1.5
QYB400
400
进2 ，出2
2.2
QYB500
500
进2.5 ，出2.5
